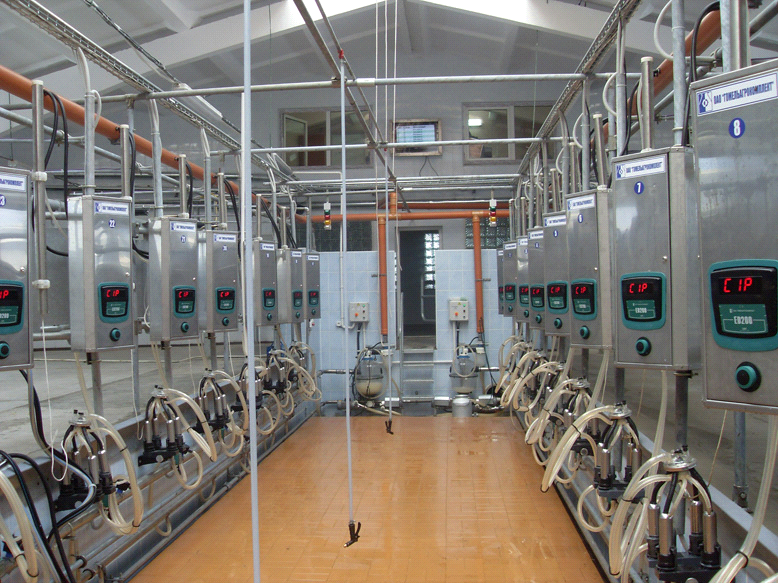

Доильные залы «Елочка» – это оборудование предназначенное для доения высокопродуктивных коров , в течение десятилетий доказывающие свою прочность и эффективность, благодаря преимуществам индивидуального оснащения доильного места и отличной пропускной способности.
Коровы попадают в доильный зал из накопительного тамбура. Смена групп животных, двигающихся из коровника в доильный зал и наоборот, происходит непрерывно. После того, как корова занимает доильное место, оператор получает к вымени безопасный и удобный доступ. Блочная система оборудования делает возможной реализацию различных размеров залов доения (от 2 x 2 до 2 x 36 мест).
Система управления процессом доения и стадом позволяет вести учет надоев по каждому животному, систематизировать физиологические изменения состояния животного, вести паспортизацию животных.
Доильная установка состоит:
- станочного оборудования;
- молокопровода;
- вакуумпровода;
- напорного молокопровода;
- линии мойки;
- линии подмыва вымени;
- доильных аппаратов;
- модулей управления процессом доения;
- системы идентификации;
- пневмоцилиндров снятия доильных аппаратов;
-автомата промывки;
- установки компрессорной;
-станции насосной;
- решеток канализационных.

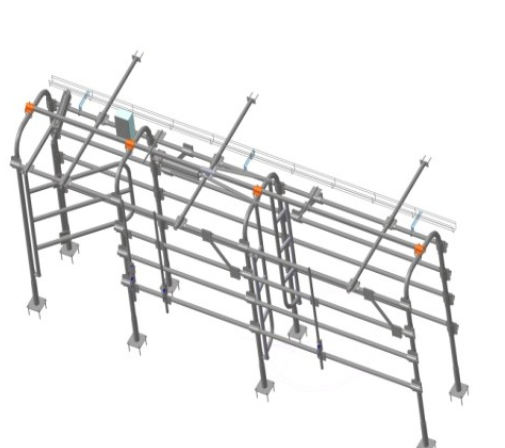

Станочное оборудование

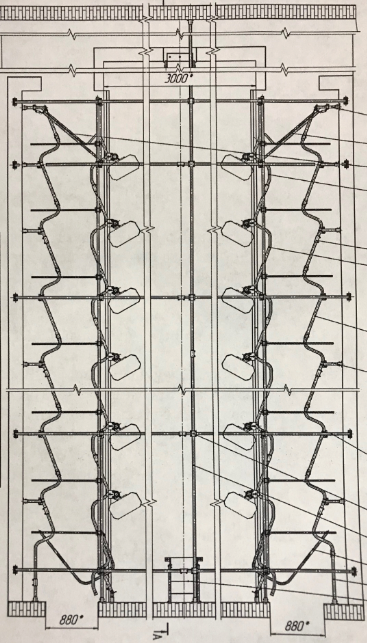

Станочное оборудование состоит из двух секций станков типа «Елочка», симметрично расположенных по обе стороны технологической траншеи оператора.
Каждая секция включает в себя станки (доильные места), образованные фигурными ограждениями передними и задними
Размер доильного места для доильной установки УДМ 2х6 составляет 1600х650.Впускные ворота, поворотного типа, управляются с помощью пневмораспределителя из рабочей траншеи оператора. Так же имеются калитки ограничительные и впускные.
Посредством перекладин, которые крепят к стенам доильного зала, параллельные секции станков связаны в единую металлоконструкцию, обеспечивающую индивидуальное позиционирование и фиксирование животных под углом 30° градусов к продольной оси траншеи оператора для комфортного доения. Металлоконструкция выполнена из деталей, имеющих цинковое покрытие толщиной от 90 до 180 мкм по ГОСТ9.307, либо изготовленных из нержавеющей стали.
Технологическая траншея оператора укомплектована лестницами по обе стороны и имеет окантовку из оцинкованного борта для предотвращения попадания грязи с пола доильных станков.
Вакуумная система.
Вакуумная система предназначена для создания, регулирования и измерения необходимой величины вакуума, обеспечивающего процесс доения.
Потребители вакуума:
- модули управления процессом доения;
- пневмоцилиндры снятия доильных аппаратов;
- молокоприемник;
-молокопровод;
-линия мойки;
- механизм открывания впускных ворот.
Вакуумрегулятор предназначен для регулирования и поддержания вакуумметрического давления в системе. В доильной установке используется вакуумрегулятор производства «Гомельагрокомплект» с номинальным вакуумметрическим давлением 42…50кПа, пропускной способностью 4000л/мин. и чувствительностью не более 1 кПа.
Молочная система.
Молочная система предназначена для выведения молока доильным аппаратом из цистерны соска коровы под действием разряжения (вакуума), транспортирования выдоенного молока в молокоприемник, вывода молока из-под вакуума молочными насосами, фильтрации его от механических примесей и доставки в танк- охладитель.
Основные ее компоненты:
- молокопровод, молокоприемник, устройство фильтрации молока, напорный молокопровод.
Молокоприемник- предназначен для сбора воздушно-молочной смеси из молокопровода, разделения воздуха с молоком для последующего отсоса воздуха вакуумной станцией и подачи молока молочными насосами на фильтрацию, охлаждение и хранение.
Молокопровод- выполнен из нержавеющей трубы с полированной внутренней поверхностью: - наружный диаметр 63,5 мм или 70 мм; толщина стенки 1,5 мм, в зависимости от исполнения.
Молокопровод монтируется, ниже уровня доильных станков, по тупиковой схеме с уклоном в сторону молокоприемника не менее 0.4%. Укомплектован специальными кронштейнами для подсоединения молочно-вакуумных клапанов на каждом молочном посту.
Молокопровод соединяют с трубопроводом мойки посредством разделителя Ду 40.
Напорный молокопровод выполнен из нержавеющей трубы с полированной внутренней поверхностью:
- наружный диаметр 40 мм;
- толщина стенки 1 мм.
Устройство фильтрации молока- подсоединяется к напорному молокопроводу так, чтобы неочищенное молоко поступало снаружи фильтрующего элемента и под давлением, создаваемым молочным насосом, фильтруясь, проходило внутрь и далее в танк-охладитель. Материалом для фильтров первой ступени очистки служит нетканое иглопробивное термоскрепленное двухслойное полотно. Вторая ступень очистки позволяет получить молоко «Экстра»
Модуль управления доением.
Каждый молочный пост доильной установки укомплектован модулем управления процессом доения SCR.
ED200 – это современная микропроцессорная система управления молочным постом. Система имеет множество новых расширенных функций: дисплей показаний надоя и интенсивности потока молока, модернизированные программы пульсации с автоматической стимуляцией вымени, пульсация, контролируемая молочным потоком, автоматическое снятие доильного аппарата по окончании дойки, оповещение о сбросе доильного аппарата или низком надое, а также дистанционное программирование, простые операции пневматической кнопки управления и др.
Система полностью контролирует процесс с момента подсоединения оператором доильного аппарата и до снятия по завершении дойки.
Система состоит из небольшого количества высокоэффективных компонентов, проста в установке и удобна в эксплуатации.
ED200 – модульная система и может быть настроена с учетом практически любых требований пользователя. Она делает возможной интеграцию дополнительных идентификационных и сетевых модулей в режиме реального времени для создания полного контроля управления молочным залом.
Система может быть использована в молочных залах любого типа. Она также может являться составной частью системы комплексного контроля управления фермой, в этом случае ED200 служит в качестве монитора и дисплея для нее и подключается он-лайн к компьютерной системе.
Основные функции:
Индивидуальная для каждого молочного поста, контролируемая молочным потоком, пульсация обеспечивает быструю и эффективную дойку с минимальным раздражением вымени.
Светодиодный 4-цифровой дисплей показаний надоя молока, интенсивности потока молока и длительности дойки отображает текущий статус дойки и оповещает о состояниях тревоги.
Датчик свободного потока молока обеспечивает предельно точный и достоверный мониторинг интенсивности молочного потока
Мониторинг пневматической пульсации, включая отслеживание возможных повреждений труб и вкладышей.
Автоматический подъем: система контролирует вакуумный клапан отключения и съемник доильного аппарата (подъемный цилиндр).
Порог уровня молочного потока регулируется.
Оповещение о сбросе доильного аппарата и низком надое.
Простота управления с использованием одной пневматической кнопки.
Модули системы.
Система состоит из нескольких соединенных между собой модулей:

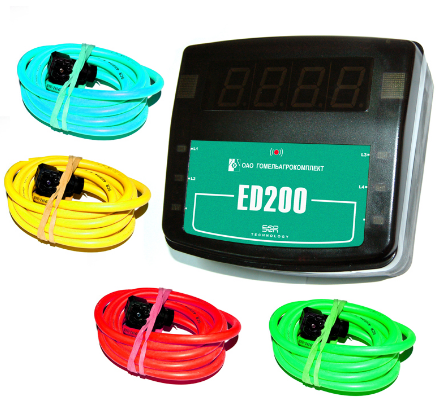

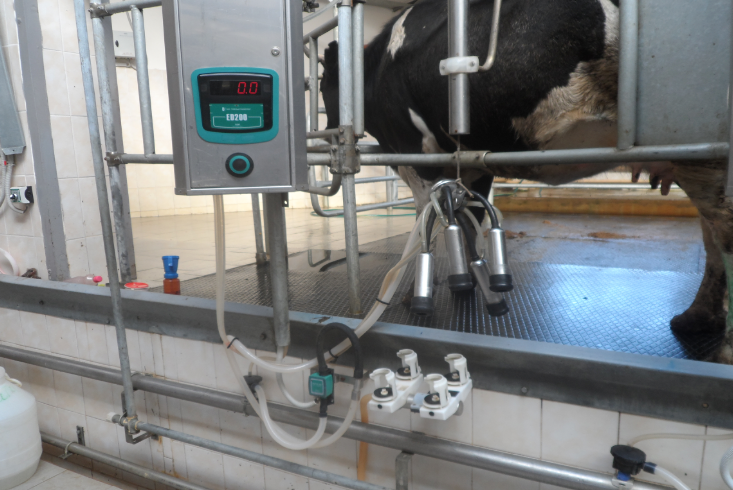

Дисплей доильного места ED200
– комплексный модуль управления молочным постом. Внутри него находится электронный блок, состоящий из микропроцессора и программного обеспечения,контролирующих пульсацию и процесс дойки. Система оснащена современной программой,обеспечивающей усовершенствованный алгоритм пульсации, включая стимуляцию вымени, контроль молочного потока, настройку любых пропорций и интенсивности, изменение порога уровня потока молока для автоматического подъема доильного аппарата и др. ED200 имеет 4-цифровой светодиодный дисплей и мигающие светодиодные индикаторы показаний о надое, тревогах и другой информации.

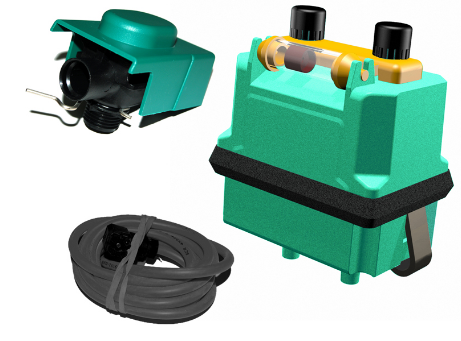

Пульсатор Р500
– электронный пульсатор, состоящий из оригинального корпуса, двух соленойдных клапанов и уплотнений. Пульсатор получает команды с ED200 и создает пульсацию вакуума в доильном аппарате. Он полностью управляется модулем ED200.

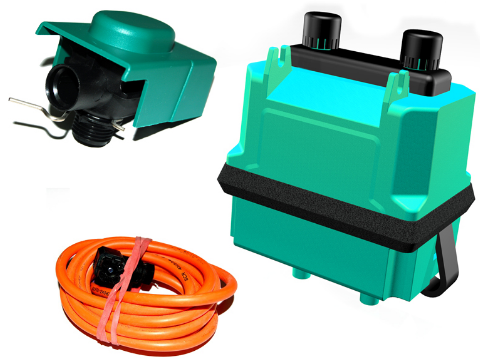

Двойной соленоидный вентиль P550A
- сконструирован аналогично пульсатору и содержит большинство его механических частей, но функционирует как контрольный клапан. Вентиль получает команды с ED200 и управляет вакуумным клапаном отключения и подъемным цилиндром.
Датчик молока FFS30C
- измеряет уровень потока молока с использованием лучей ближней (длинноволновой) инфракрасной области спектра. Датчик FFS30C полностью герметизирован и не имеет подвижных частей. Молочный поток свободно проходит через внутреннюю трубку датчика, благодаря этому исключается появление гидроударов взбалтывания молока. По малейшему отклонению электропроводности молока определяется проявление мастита и кетозиса в режиме реального времени, что позволяет выявлять болезни в начальной стадии. Сигналы интенсивности потока посылаются на главную схему управления пульсатора, где они преобразовываются для обеспечения широкого спектра индикаторов.

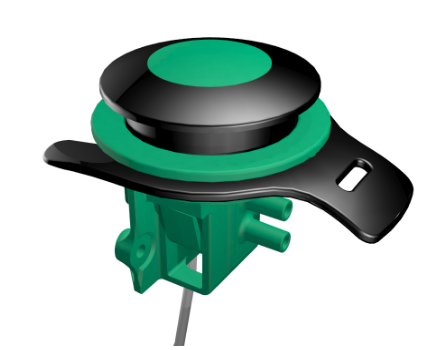

Пневмокнопка VER30
- простая в использовании и надежная пневматическая кнопка соединяется с пульсатором при помощи стандартных 9x6 мм вакуумных ПВХ трубок или электрического разъема.Простая комбинация нажатий обеспечивает полное управление системой.
Соединительная коробка
-обеспечивает простое подсоединение всех модулей системы. Готовая к установке коробка включает в себя водонепроницаемые уплотнители и переключатель питания.

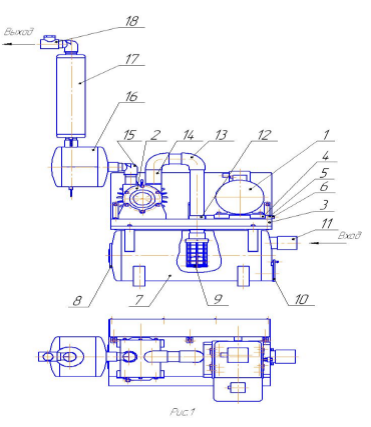

Станция вакуумная маслянная
Вакуумные насосы представляют самые современные технологии создания вакуума. Использование прямого привода позволяет снизить эксплуатационные расходы и повысить надежность оборудования. Насос оснащен встроенной системой рециркуляции отработанного масла и устройством подавления шума. Высокоэффективный сепаратор защищает насос от повреждений, вызванных попаданием воды или посторонних предметов из засасываемого воздуха.
Молокоприемник.
Молокоприемник предназначен для сбора воздушно-молочной смеси из молокопровода, разделения воздуха с молоком для последующего отсоса воздуха вакуумной станцией и подачи молока молочными насосами на фильтрацию, охлаждение и хранение.

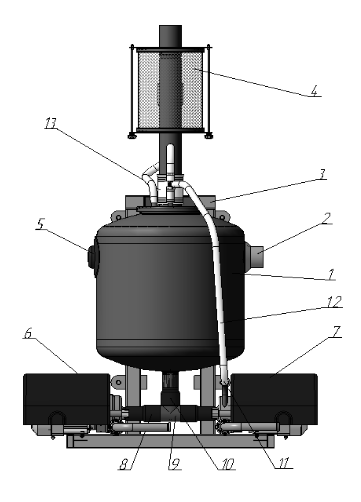

Молокоприемник включает в себя баллон из нержавеющей стали (1) для сбора молока, систему управления (БУН), молочные насосы (6,7), кран разделительный (11) , предохранительную камеру (4) (эффективным объемом 6,5л), защищающую от попадания молока или моющей жидкости в вакуумпровод.
Система селекции
- селекционное устройство, работающих от компрессора, с подключением к системе управления стадом по компьютеру. Система позволяет отделять от стада проблемных животных для лечения, осмотра, осеменения.Работает как в ручном так и в автоматическом режиме.
Линия мойки.
Система промывки автоматическая. Трубопровод из нержавеющей стали подключен к автомату промывки. Для подсоединения доильных стаканов при промывке доильной установки на каждом молочном посту используется промывочная площадка с подвижной рабочей частью. Во время доения рабочая часть поворачивается на 90°градусов внутрь к борту, таким образом, облегчается доступ доярки к корове.
Автомат промывки
- вместимость бака 150л;
- максимальная температура подогрева рабочего раствора 60°С;
- потребляемая мощность 30 кВт.
Автомат промывки обеспечивает многоэтапную промывку с возможностью программирования следующих параметров: количества воды, времени промывки, концентрации моющих средств, температуры моющего раствора, времени срабатывания воздушных инжекторов, которые смонтированы в месте соединения линии промывки с молокопроводом.
Программа управления стадом DataFlow.
DataFlow (DF) – это система комплексного управления процессом дойки и фермой,включающая в себя ряд электронных модулей и программное обеспечение на базе Windows . Система непрерывно контролирует процесс дойки и производит сбор информации в базу данных.
Основные функции системы следующие:
Мониторинг в режиме реального времени и контроль управления процессом дойки, включая он-лайн сообщения и тревоги.
База данных истории каждой коровы, включая данные о удоях, ветеринарном обслуживании, событиях отела и др.
Усовершенствованный генератор отчетов и графиков.
Расширенные возможности конфигураций согласно пожеланиям пользователя.
Отслеживание общего физического состояния животного по снижению активности коровы, надоев молока, жевательному рефлексу.

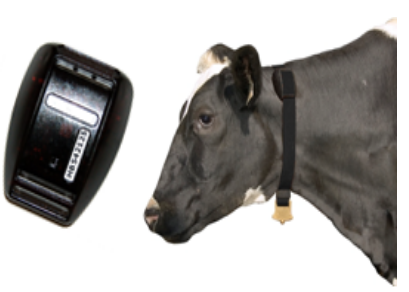

Идентификатор коровы(активность и руминация)
Самый важный элемент системы -транспондер HR-Tag –единственный в мире, не имеет аналогов –это датчик, который знает всё о корове и передаёт эту информацию специалистам. Крепится на шее коровы с помощью ошейника с левой стороны, поэтому остаётся всегда чистым, а значит работает 24 часа в сутки, 7 дней в неделю.
Транспондер служит для идентификации животного, мониторинга его активности (жевательной активности).
Транспондер – это сложный ультрасовременный микропроцессор, не является банальным шагомером (педометром), снабжён датчиком положения, способным всегда определяет положение коровы, интенсивность и силу её движений, толчков, скачков, настроен на акустическую частоту рубца.
Руминация – самый важный и объективный показатель здоровья коровы. По изменениям руминации вы можете видеть о возникновении проблем со здоровьем каждой коровы, судить об эффективности применяемого лечения, предотвратить или выявить на начальной стадии такие тяжёлые заболевания, как послеродовый парез, смещения сычуга, кетоз, которые имеют тяжёлые последствия для здоровья животных и приводят к финансовому ущербу через недополученное молоко, который усиливается дорогим лечением или выбраковкой животных. А анализ руминации по стаду позволяет судить о поедаемости и качестве кормов, правильности рационов и кормоприготовления на протяжении всего продуктивного периода жизнедеятельности коров.
Точность определения охоты составляет 98%(!) Определение охоты и ранняя диагностика заболеваний происходит по изменению активности и руминации животного. Информация об активности животного сохраняется блоками по два часа, что позволяет точно знать в какое время корова проявила активность или с какого времени началось снижение активности или руминации и хранится в памяти транспондера в течение суток (24 часа).
Обмен информации происходит во время дойки, антенны находятся на каждом доильном месте, гарантируя 99,9% узнавания коров и получение 99,9% всей информации о каждом животном. Информация поступает на компьютер, информируя специалистов о наступлении или заболевании коровы. Информирование о заболевании, леченииантибиотиками и необходимости вакцинации коровы также высвечивается на электронном табло во время доения.
Идентификация коров происходит на молочных постах. В параллельных залах и залах «ёлочкой» идентификатор находится на каждом молочном мосту, в карусельных залах идентификационный блок устанавливается над головой коровы и узнавание происходит, когда она уже находится в своей секции. Идентификация стабильная, индивидуальная для каждого доильного поста, что позволяет в процессе доения отслеживать информацию и состояние коровы.
Обмен информации между коровой и компьютером производится во время дойки, так как селекция по осеменению проводится после дойки. Охота определяется по физической и физиологической (сердцебиение, дыхание, процесс жевания) активности.
Программное обеспечение DataFlow.
Программное обеспечение Dataflow разработано для отслеживания рабочего процесса фермы и нормального жизненного цикла коровы. Основной принцип работы карты коровы основан на том, что жизненный цикл коровы повторяется с каждой лактацией и определяется рядом статусов (например, "Молозиво", "Осемененная", "Сухостойная" и т.п.).
Контроль этих статусов – это способ отслеживания коровы в системе: подоена она или нет, о каких событиях будет составлен отчет, какой тип данных будет для нее предоставлен. Статусы изменяются автоматически в результате предоставленных фермером отчетов о событиях, либо автоматических событий, заранее определенных системой.
Группы также изменяются автоматически. Корова всегда принадлежит только к одной целевой группе, и эти группы определены в установках системы.
